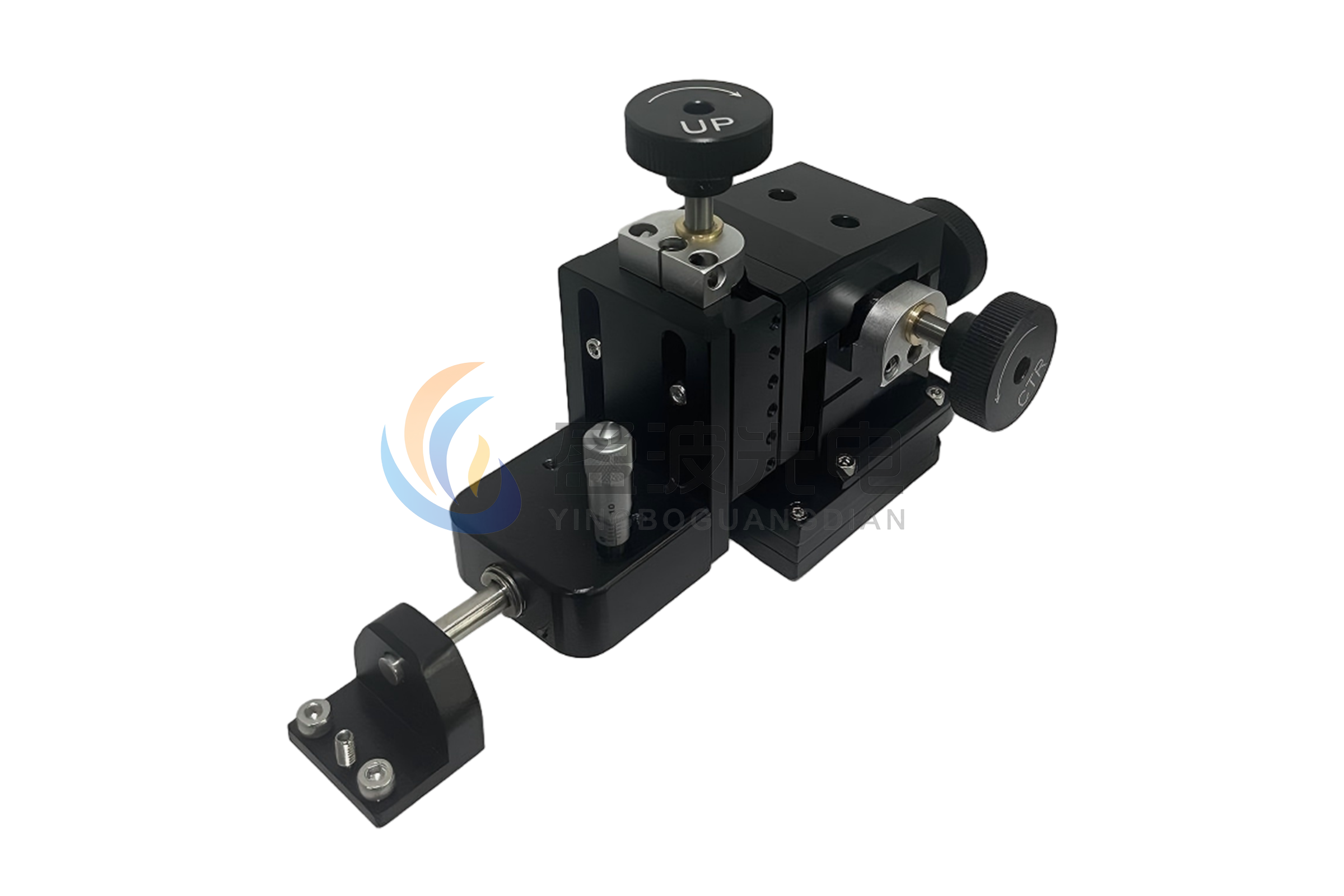

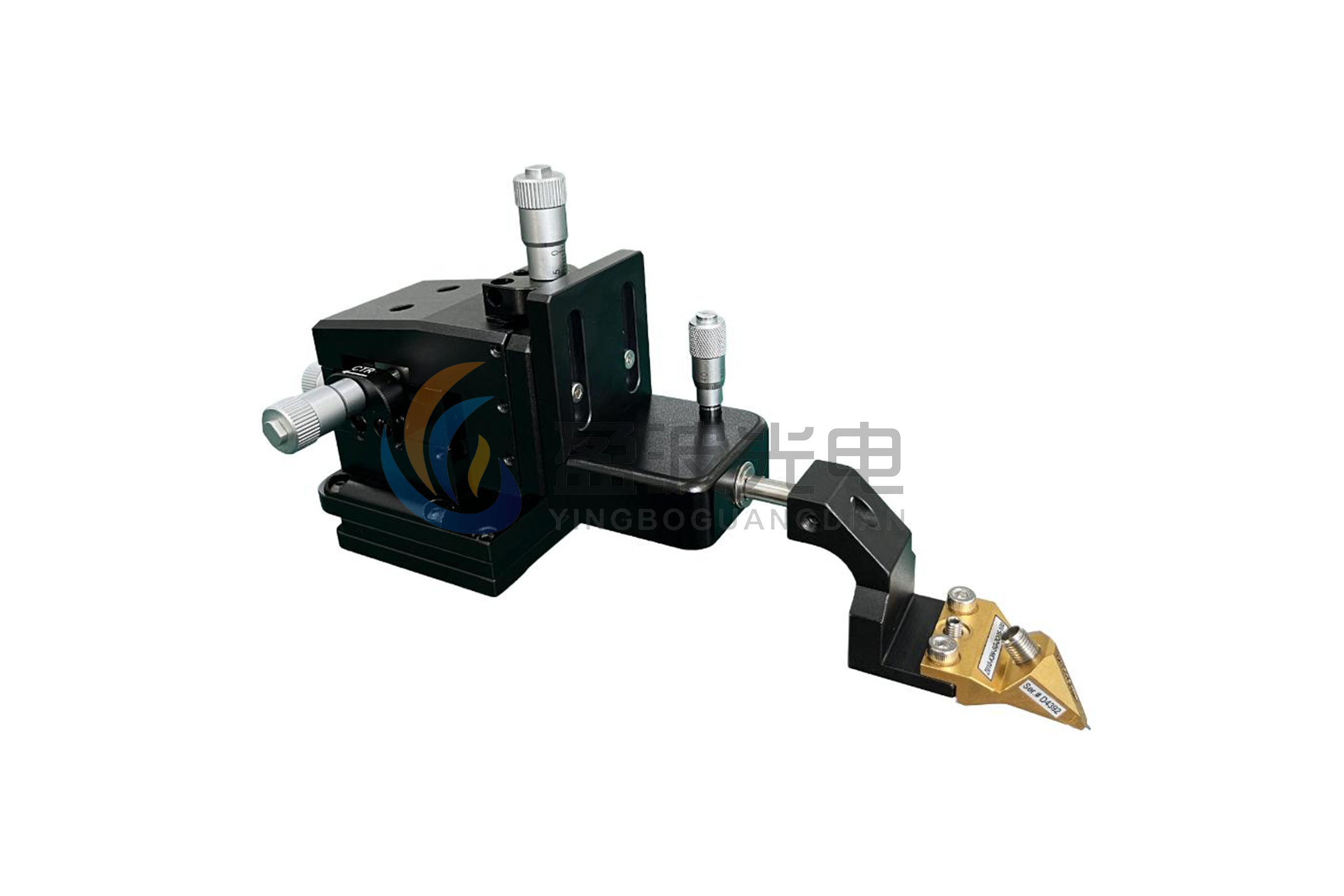

射频探针座
盈波光电射频针座系列属于射频探针台系统中的关键执行部件，主要负责射频探针在样品表面的精密定位、角度修正与接触微调。相较于常规直流针座，这一系列更强调高分辨率位移控制和水平摆角调节，以适应 GSG、GS、SG 等探针结构在高频测试中的接触要求。
产品型号
YB-RFM系列
所属分类
探针台相关配件
返回列表
查看详情
详细介绍
PRODUCT DETAILS
射频针座系列
RF Probe Manipulator Series
射频针座系列
面向射频芯片、微波器件及高频结构测试场景的精密针座模块，适用于配套射频探针完成 S 参数、阻抗等测试任务。系列型号在保持 12mm XYZ 微调行程基础上，进一步强调更高分辨率微调能力与水平摆角调节能力，便于在显微观察下实现更稳定的高频接触。
覆盖型号
2 款
应用方向
S 参数 · 阻抗
XYZ 行程
12mm
水平摆角
±10°
SERIES OVERVIEW
为高频测试建立更稳定的落针基础
射频针座系列属于射频探针台系统中的关键执行部件，主要负责射频探针在样品表面的精密定位、角度修正与接触微调。相较于常规直流针座，这一系列更强调高分辨率位移控制和水平摆角调节，以适应 GSG、GS、SG 等探针结构在高频测试中的接触要求。
固定方式
磁力吸附底座
匹配用途
RF 探针测试
射频针座

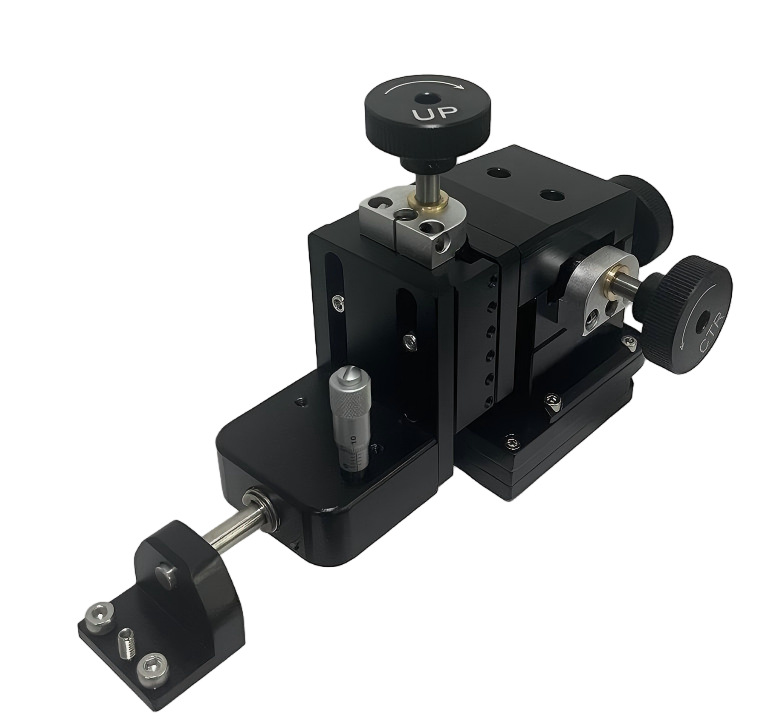

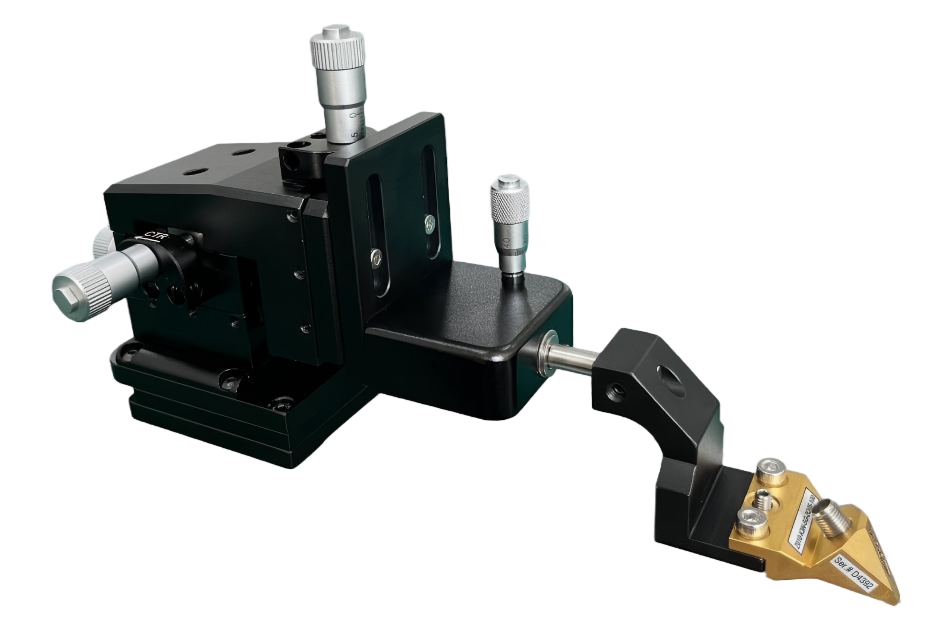

射频针座实拍图
Model Matrix
系列型号与定位
同为 12mm XYZ 行程，差异主要体现在步进精度等级
PM-004ARF
高精度型
面向射频探针配套应用的高精度针座型号，步进精度 0.7μm，适用于 S 参数、阻抗等高频测试中的常规精密落针场景。保留磁吸底座结构，同时具备 ±10° 水平摆角调节能力，便于快速修正探针与焊盘的相对角度。
步进精度
0.7μm
外形尺寸
200×65×160mm
PM-004BRF
旗舰精密型
系列中微调分辨率更高的型号，步进精度达到 0.35μm，更适用于电极更细、间距更小、接触窗口更窄的射频测试对象。对于需要更细致探针定位与更高重复性的使用者，PM-004BRF 更具优势。
步进精度
0.35μm
外形尺寸
220×75×160mm
Core Capabilities
核心能力
XYZ 行程均为 12mm，满足显微镜下探针靠近、落针与微调的基本需求。
水平摆角可 ±10° 调节，便于匹配不同方向的焊盘布局与探针落针姿态。
磁吸底座带磁吸开关，适合在射频探针台平台上快速布置和重复定位。
适用于配套射频探针完成高频测试，不同精度型号可覆盖常规与更精细测试场景。
Testing Context
配套场景
射频针座并非单独完成测试的设备，而是整套射频测试链路中的关键机械单元。它通常与射频探针、显微镜、样品台以及矢量网络分析仪等设备配合使用，共同完成射频芯片、微波器件与相关结构的高频表征。
理解方式：
若整机探针台决定的是平台能力与显微观察环境，那么射频针座决定的则是最后落针动作的精细度、姿态调整能力与接触可重复性。
Comparison
两款差异一览
项目
PM-004ARF
PM-004BRF
步进精度
0.7μm
0.35μm
XYZ 行程
12mm
12mm
水平摆角
±10°
±10°
适合场景
常规精密 RF 落针
更高精度 RF 落针
Selection Guide
选型建议
若当前测试对象以常规射频芯片、微波器件为主，且更重视成本与操作平衡，可优先考虑 PM-004ARF；若样品焊盘更小、探针接触窗口更窄，或者希望在高倍显微镜下获得更细的微调体验，则更推荐 PM-004BRF。
优先看样品电极尺度，而不是只看型号级别。
高倍观察和精密落针场景，更适合选择 0.35μm 级别型号。
若整机已具备足够平台能力，升级针座往往能更直接改善测试体验。
Image Section
图片展示预留区
PM-004ARF
高精度款
PM-004BRF
旗舰精密型
高频测试的稳定接触，从精密针座开始
射频测试对探针接触姿态、落针重复性与微调细腻度的要求明显高于普通直流测试。射频针座系列虽然属于配套模块，但它直接影响最终的接触效率和测试稳定性。对于已经搭建射频平台的实验室而言，选择合适精度等级的针座，往往是提升使用体验和测量质量的关键一步。
