Product Introduction
产品介绍
VRM 镜（Variable Radius Mirror）是自主研发的高精度光学元件，通过精确控制气压实现镜面曲率半径的动态调节，适用于激光加工、光谱分析、共聚焦显微等精密光学领域。
The VRM Mirror is a high-precision optical component. Precise pneumatic pressure control enables dynamic adjustment of the mirror radius of curvature for laser processing, spectral analysis, confocal microscopy and other precision optical applications.
Working Concept
动态曲率调节逻辑
①
气压控制
→
②
镜面形变
→
③
ROC 调节
以可控气压驱动镜面曲率变化，从而实现焦点位置或系统光路的动态调节。
TECHNICAL SPECIFICATIONS
技术参数
面向精密光学系统的关键性能指标
曲率半径范围
±3300 mm
ROC Range
反射率
≥99.98%
@ 1064 nm
控制精度
±0.1 mm
Control Precision
控制方式
气压控制
Pneumatic
STRUCTURAL HIGHLIGHTS

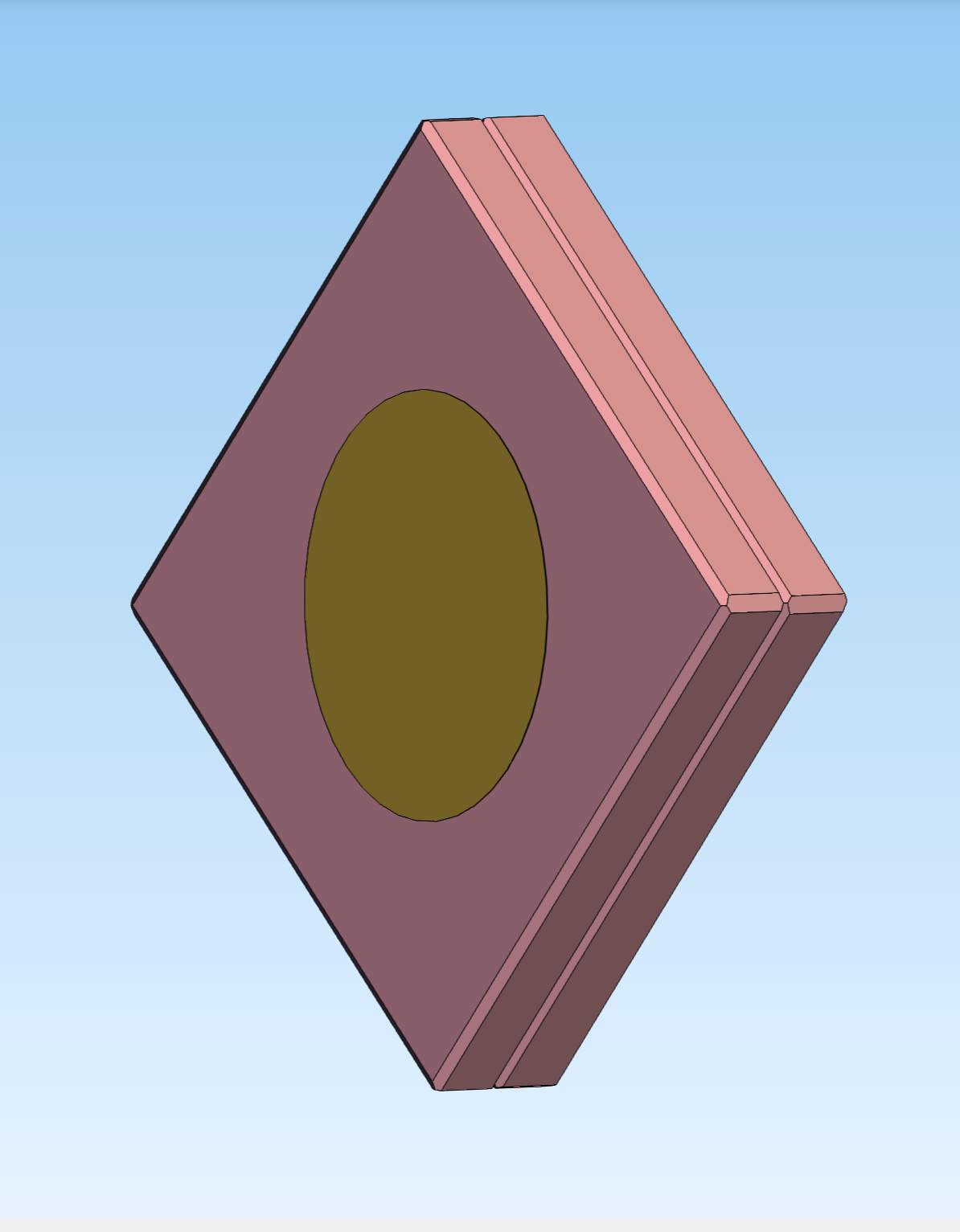

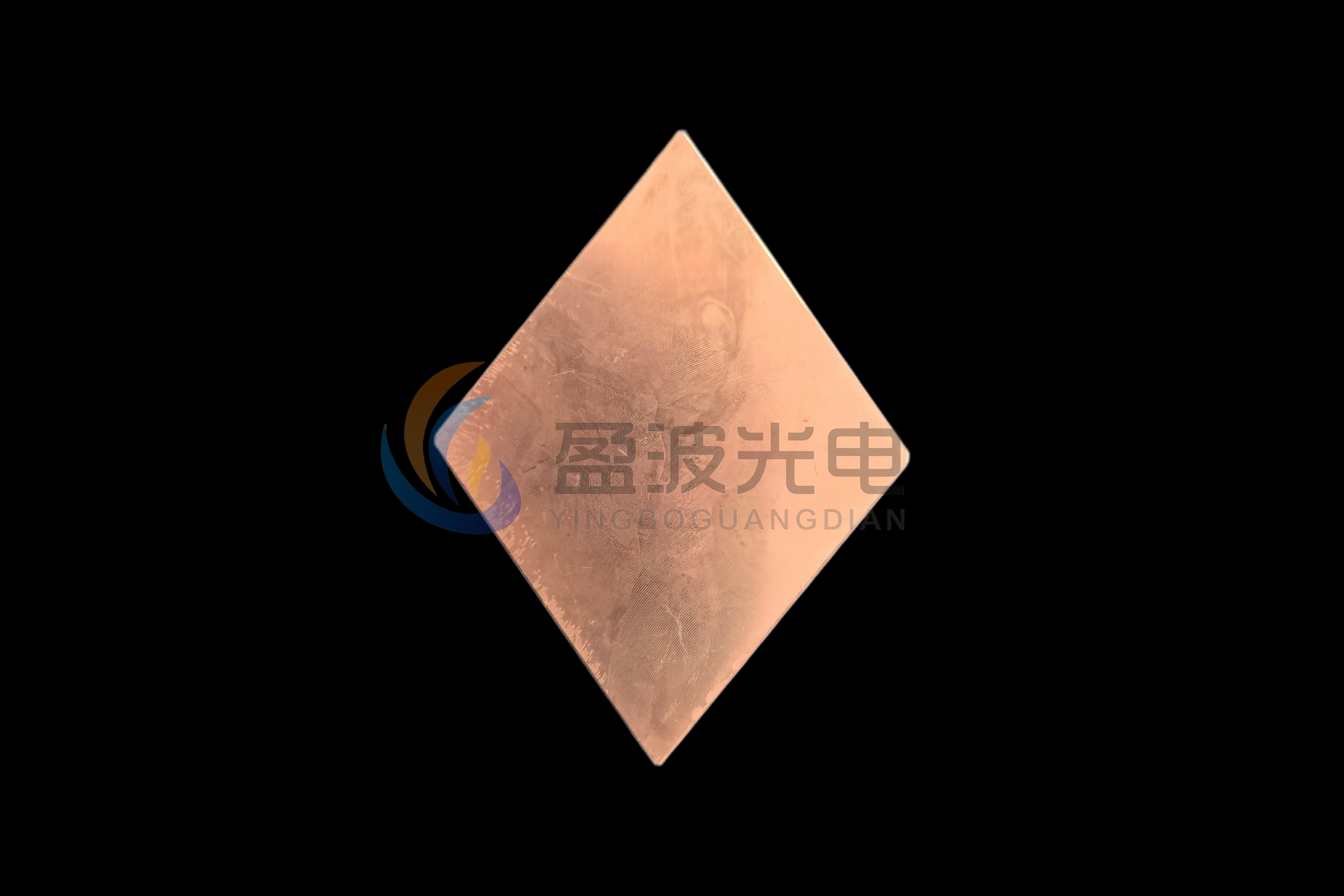

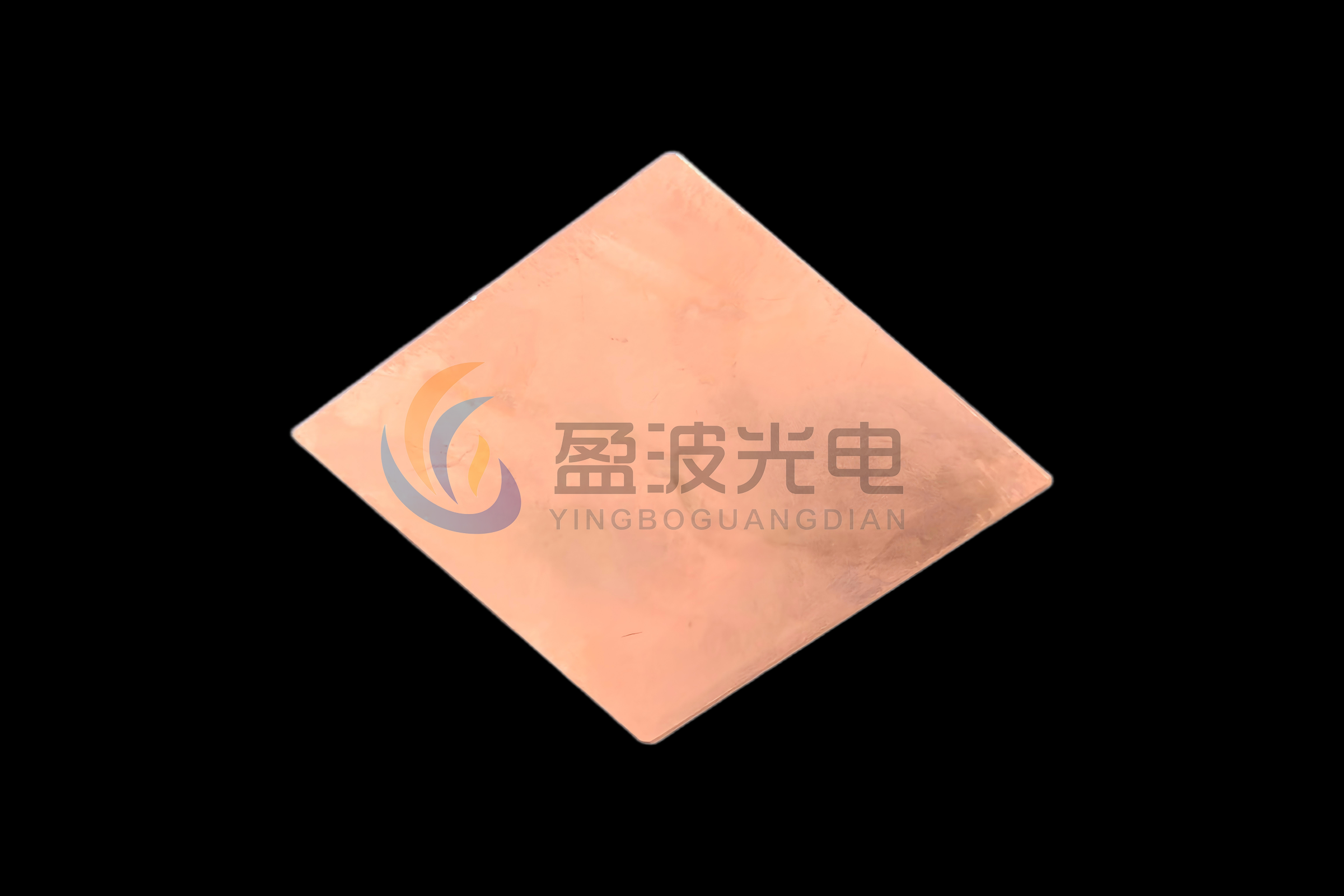

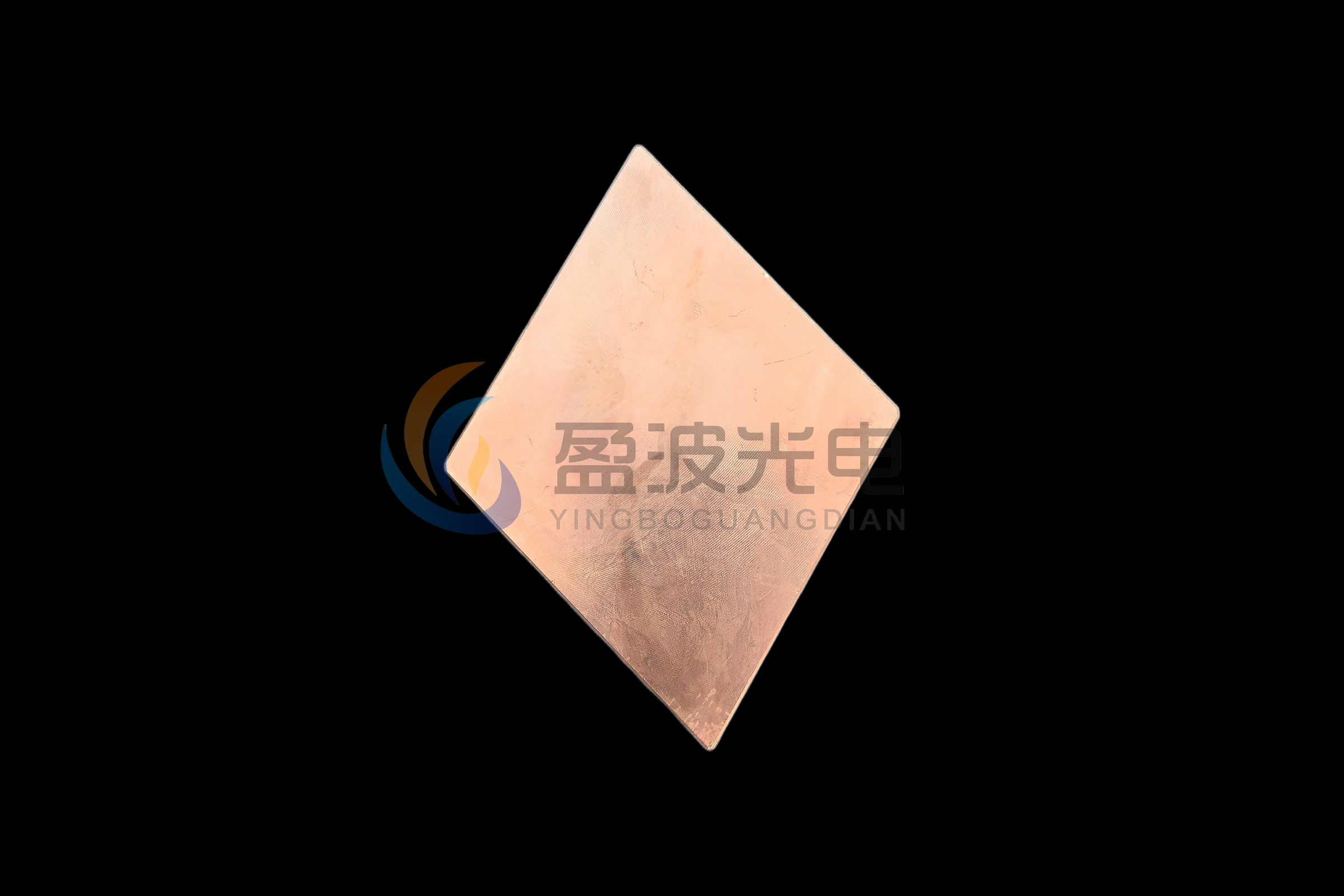

紫铜基底与专利菱形结构
产品资料采用紫铜作为基底材料，并使用菱形专利结构。紫铜基底有利于热传导与热稳定；结构设计则为可变曲率调节与系统集成提供明确的机械形态。
Pure Copper
紫铜基底，强调导热与稳定性
Patented Shape
菱形结构，专利设计
APPLICATIONS
应用领域
面向需要动态焦点调节、光路校正与精密反射控制的科研与工业光学系统。
01
激光切割 / 焊接焦点调节
Laser Cutting / Welding Focus Adjustment
02
光谱仪焦点校正
Spectrometer Focus Correction
03
共聚焦显微镜焦点跟随
Confocal Microscopy Focus Tracking
04
精密光学检测系统
Precision Optical Inspection Systems
KEY ADVANTAGES
核心优势
✓
自主研发
掌握核心设计与制造工艺
Independent R&D
Independent R&D
✓
紫铜基底
散热性能优异，热稳定性好
Pure Copper Base
Pure Copper Base
✓
气压驱动
响应快、控制精度高
Pneumatic Drive
Pneumatic Drive
✓
宽波段覆盖
400–1100 nm 宽波段高反射
Broad Band Coverage
Broad Band Coverage
✓
专利保护
菱形结构已申请专利
Patent Protected
Patent Protected
✓
定制服务
外形尺寸、气压与 ROC 范围可定制
Customization Available
Customization Available
支持按应用需求进行参数定制
可根据系统光路与机械接口需求定制外形尺寸、气压范围及曲率半径范围。
